微阻緩閉蝶式止回閥介紹
HH48/49微阻緩閉蝶式止回閥微慢關閉蝶閥可用于水、污水、排水水和其他液體輸送管路上，為了防止介質回流，并能 地限制破壞性水錘，確認管道的 使用。
HH48/49微阻緩閉蝶式止回閥開啟關閉速度可調。微慢關閉蝶閥具有結構新穎，體積小，重量輕，流體阻力小，密封優良，打開和關閉光滑，性能穩定，壽命長緩慢關閉從媒體影響力， 的節能效果等。相對HC41X消聲止回閥此止回閥行程空間 大。 規格口徑：DN40mm、DN50mm、DN650mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm。如有需要聯系03178--8294124。
HH48/49微阻緩閉蝶式止回閥特點：
1.體積小、重量輕。
2.HH48/49微阻緩閉蝶式止回閥緩慢關閉系統，性能優良，媒介從管道的影響， 個經過緩慢的接近速度以防止破壞性水錘。
3.橡膠密封，密封性能和磨損，使用壽命長。
4.橡膠緩沖裝置打開和關閉順利，沒有振動，沒有噪音。
5.小流阻比其它止回閥門，顯著的小。
HH48/49微阻緩閉蝶式止回閥主要參數
供應口徑 | DN40 至DN600。法蘭連接方式。 |
適用介質 | 水、弱腐蝕性液。 |
壓力等級 | 1.0 mpa、1.6 mpa、2.5 mpa。 |
適用溫度 | 0 ~ 80°C。(200°C)如果有 。 |
材料 | 鑄鐵、不銹鋼、丁腈橡膠。 |
使用范圍 | 工業、城市建設。 |
HH48/49微阻緩閉蝶式止回閥結構尺寸
| DN | D1 | L | H1 | H2 | n-d | 壓力等級 |
| 100 | 180 | 190 | 107 | 172.5 | 18 | 1.6MPa |
| 250 | 355 | 250 | 202 | 322.5 | 25 | 1.6MPa |
| 300 | 410 | 270 | 230 | 348 | 25 | 1.6MPa |
| 350 | 470 | 290 | 260 | 380 | 25 | 1.6MPa |
| 400 | 515 | 310 | 290 | 385 | 25 | 1.0MPa |
| 400 | 525 | 310 | 290 | 385 | 30 | 1.6MPa |
| 600 | 725 | 390 | 390 | 510 | 30 | 1.0MPa |
| 700 | 840 | 420 | 447 | 572 | 30 | 1.0MPa |
| 600 | 770 | 390 | 420 | 540 | 37 | 1.6MPa |
| 900 | 1050 | 505 | 555 | 685 | 34 | 1.0MPa |
| 1000 | 1160 | 550 | 655 | 785 | 34 | 1.0MPa |
| 口徑mm | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN450 | DN500 | DN600 |
| 長度mm | 150 | 150 | 150 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 310 | 350 | 390 |
 |  |
微阻緩閉蝶式止回閥圖片

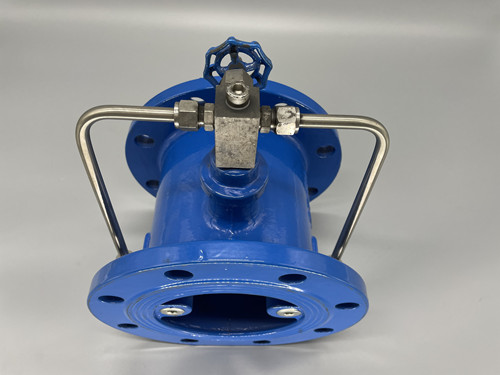

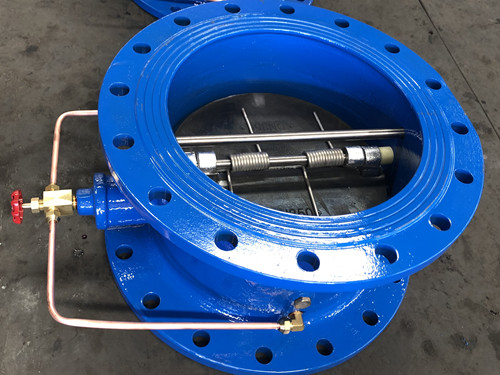

上面是微阻緩閉蝶式止回閥圖片實拍：左圖為微阻緩閉蝶式止回閥局部拍攝而得，從圖片中可以看出此閥法蘭式連接，這個蝶板非常省力，使用中只需要很小的壓力就能開啟或關閉。我們蝶板采用 橡膠包裹，密封好，使用壽命長達5年；右圖為微阻緩閉蝶式止回閥側進出口角度拍攝的圖片，從圖片中可以看出，本閥是采用標準法蘭連接，蝶板是兩瓣設置，中間靠不銹鋼軸連接，軸固定在閥腔內，蝶瓣以軸為 進行開合。頂部那個小閥門的作用是控制導管內流體的流量大小，同時也就控制了閥門關閉時間的長短。產品外表與內里，都使用了噴涂工藝，腐蝕。微阻緩閉蝶式止回閥不宜用于含有固體顆粒和粘度較大的介質，允許介質向一個方向流動，而且阻止反方向流動。
HH48/49微阻緩閉蝶式止回閥廠家 廠家普惠！廠家供應！價格優勢，起步價格150元。本月促銷產品HH48/49微阻緩閉蝶式止回閥，一次購6臺，免運費！歡迎訂購，聯系電話0317-8294124。
相關資料：HH48/49X微阻緩閉蝶式止回閥說明書
HH48/49X微阻緩閉蝶式止回閥說明書，提供產品用途 、工作原理、HH48/49X微阻緩閉蝶式止回閥結構尺寸、保管、安裝、使用、檢查，注意事項，故障排除。
